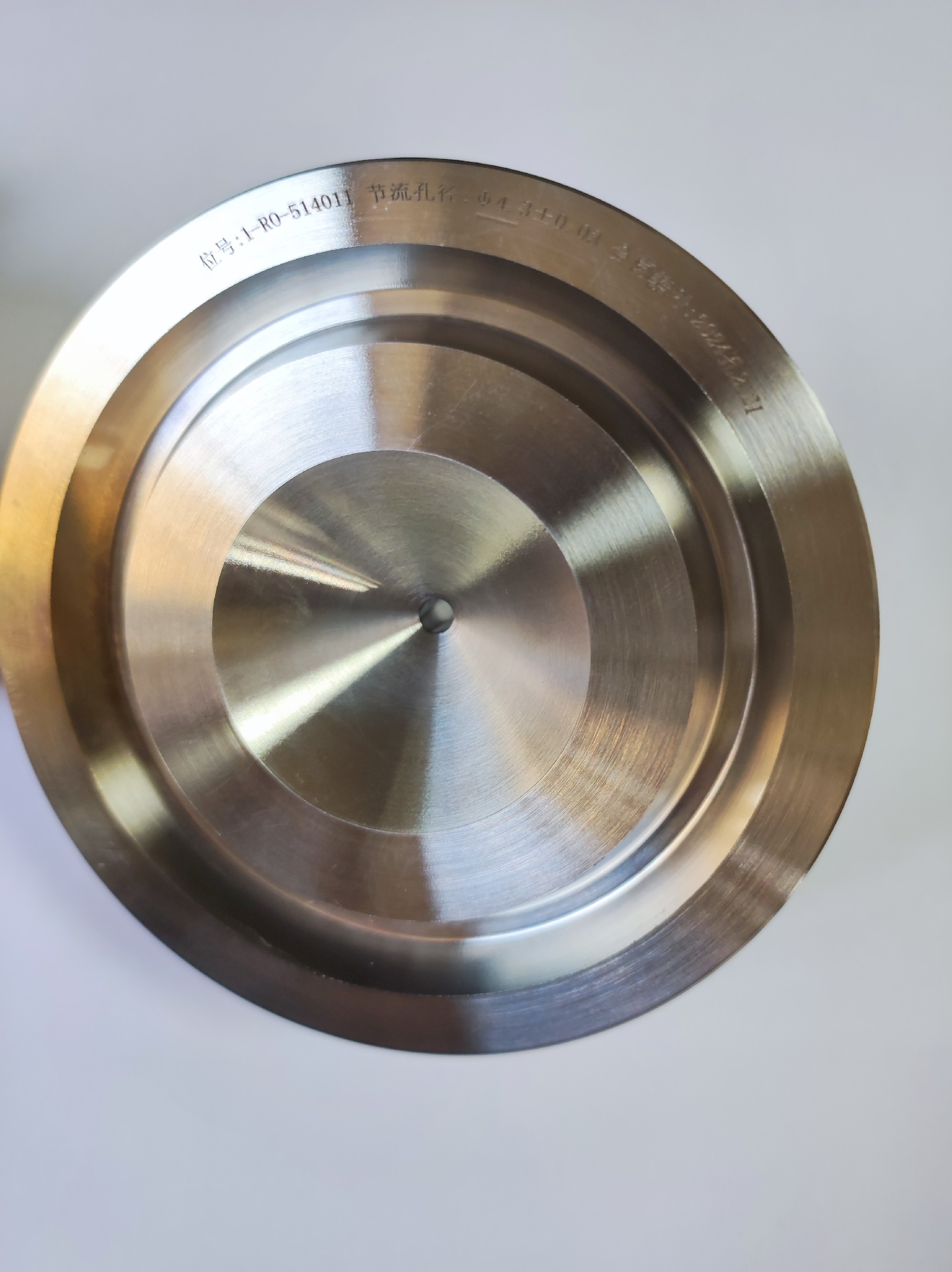

限流孔板（多级限流）

限流孔板（多级限流）是一种用于控制流体流量、降低压力或限制流速的装置，通常由多个孔板串联组成，广泛应用于石油、化工、电力等工业领域的管道系统中。以下是其关键要点：

 1. 工作原理

- 逐级降压：流体通过串联的多级孔板时，每级孔板通过节流作用消耗流体能量，实现压力分级降低，避免单级压降过大导致的汽蚀、振动或噪声。

- 流量控制：通过调整孔板的孔径、数量或排列方式，精确限制流量。

 2. 结构特点

- 多级孔板串联：通常由2-5级孔板组成，每级孔径可能相同或递减（根据设计需求）。

- 孔板类型：

  - 单孔孔板：每级一个中心孔，结构简单。

  - 多孔孔板：每级多个小孔分布，改善流场均匀性，减少湍流和冲蚀。

- 安装方式：通过法兰或焊接固定在管道中，级间需保证一定直管段以稳定流态。

 3. 设计要点

- 压降计算：需根据流体性质（密度、黏度）、流量、压力等参数，按伯努利方程或标准（如ISO 5167、API 14E）计算每级压降。

- 防汽蚀设计：

  - 控制单级压降不超过临界值（如液体ΔP < 0.25×入口压力）。

  - 采用多孔板分散压差，或选用抗汽蚀材料（如硬质合金）。

- 材料选择：根据流体腐蚀性、温度选择不锈钢、碳钢、哈氏合金等。

 4. 应用场景

- 高压差工况：如高压气体减压、蒸汽系统。

- 易汽蚀流体：如液态烃、热水。

- 安全保护：作为安全阀或爆破片的前置限流装置。

 5. 优势 vs. 单级孔板

| 特点       | 多级限流孔板                       | 单级孔板                  |

| 压降分配       | 分级平缓，减少汽蚀风险         | 集中压降，易汽蚀          |

| 流场稳定性     | 更均匀，振动噪声小             | 易产生湍流和振动          |

| 维护成本       | 较高（结构复杂）               | 较低                       |

| 适用场景       | 高压差、敏感流体                | 低压差、简单工况          |

 6. 注意事项

- 安装要求：保证前后直管段（通常前10D、后5D，D为管径），避免弯头或阀门干扰流态。

- 定期检查：监测孔板冲蚀、结垢情况，防止孔径扩大导致流量失控。

- 仿真验证：复杂工况建议通过CFD模拟优化孔板级数和孔径分布。

如需具体计算或选型，需结合流体参数和工艺要求进行详细设计。
