平衡（多孔）孔板流量计

平衡多孔孔板（Balanced Orifice Plate）是一种用于流量测量的差压式仪表，其通过优化设计减少传统孔板的局限性（如压损大、流动干扰等），适用于更广泛的工况。以下是其关键要点：

 1. 工作原理

- 差压测量：基于流体通过多孔结构时产生的压力差（ΔP），利用伯努利方程计算流量。

- 流动平衡：多孔结构使流体均匀分散，减少涡流和湍流，降低永久压损，提高测量精度。

 2. 结构特点

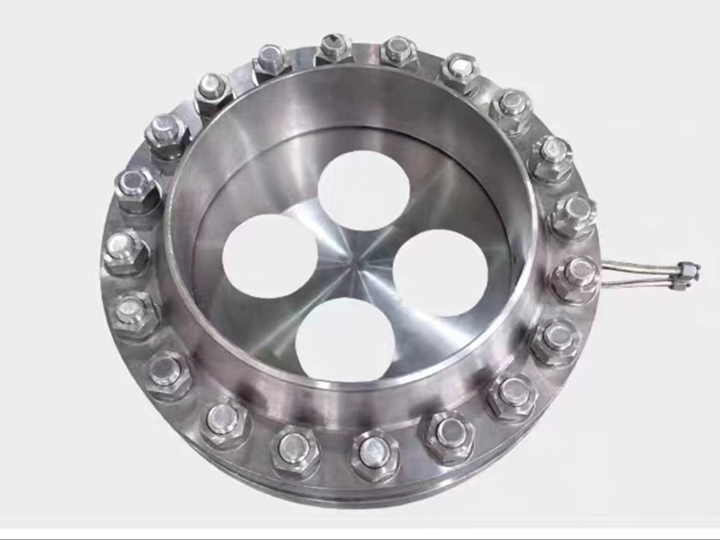

- 多孔设计：孔板表面有多个对称分布的小孔（而非单孔），通常呈环形排列。

- 对称流动：孔分布使流体速度剖面更均匀，减少上下游扰动。

- 材质：常用不锈钢、哈氏合金等，耐腐蚀、耐高温。

 3. 优势

- 低压损：相比传统孔板，压损降低30%-50%，节能效果好。

- 高精度：对流速分布不敏感，直管段要求更短（通常前5D后2D，D为管径）。

- 稳定性：抗脏污、抗气蚀，适用于含颗粒或气泡的流体。

- 宽量程比：可测量更宽的流量范围（典型量程比10:1）。

 4. 应用场景

- 气体/液体流量测量：如天然气、蒸汽、化工流体。

- 高雷诺数工况：适用于湍流和高速流动。

- 受限安装条件：直管段不足的场合。

 5. 选型与安装

- 孔径比（β）：需根据流量范围和管道尺寸计算。

- 取压方式：法兰取压、角接取压等，需匹配差压变送器。

- 安装方向：注意流向标记，液体测量时防止气体积聚。

 6. 注意事项

- 校准：需定期校验，尤其用于贸易结算时。

- 维护：检查孔板是否堵塞或磨损。

- 流体性质：不适用于极度粘稠或非牛顿流体。

平衡多孔孔板通过创新设计解决了传统孔板的痛点，是高效流量测量的优选方案，尤其适合能源敏感型应用。选型时需结合工况参数（压力、温度、介质特性）进行综合评估。
