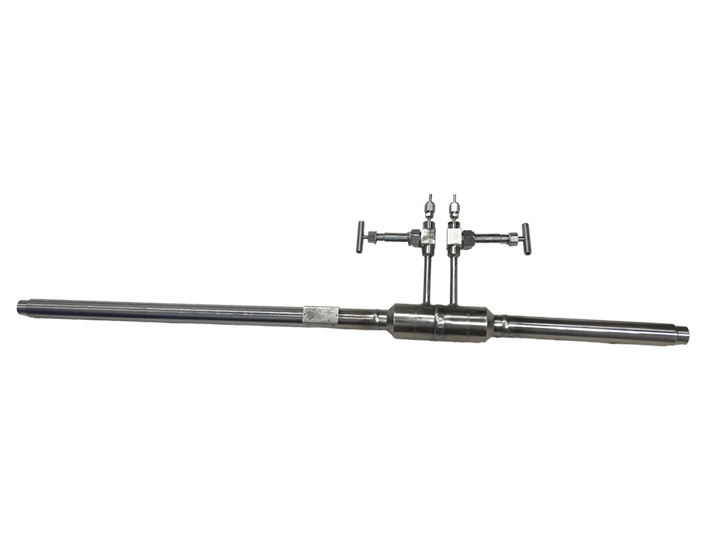

焊接孔板流量计

焊接孔板（Welded Orifice Plate）是一种通过焊接方式固定在管道中的孔板，主要用于流量测量或流体控制。相比法兰连接或夹持式孔板，焊接孔板具有更高的密封性和结构强度，适用于高压、高温或腐蚀性介质的工况。以下是关于焊接孔板的详细介绍：

 1. 焊接孔板的特点

 （1）结构形式

- 整体焊接：孔板直接焊接到管道内，不可拆卸，适用于永久性安装。

- 带焊接环的孔板：孔板边缘焊接固定环，再与管道焊接，便于更换或维护。

- 嵌入式焊接：孔板嵌入管道内壁并焊接，减少流动阻力。

 （2）材质选择

- 碳钢（CS）：适用于一般工业应用，成本低。

- 不锈钢（SS304/SS316）：耐腐蚀，适用于化工、食品、制药行业。

- 哈氏合金（Hastelloy）、蒙乃尔（Monel）：用于强腐蚀性介质（如酸性气体、海水）。

 （3）适用工况

- 高压管道（如石油、天然气输送）。

- 高温流体（如蒸汽、热油）。

- 腐蚀性介质（如酸、碱、高盐环境）。

- 振动或冲击环境（如船舶、化工装置）。

 2. 焊接孔板的优势

| 优势          | 说明 |

| 高密封性   | 焊接连接无泄漏风险，适用于有毒或易燃介质|

| 耐高压/高温 | 适用于极端工况，如锅炉、反应釜等。

| 结构强度高 | 抗振动、抗冲击，适用于长周期运行。

| 维护成本低 | 无需法兰密封垫片，减少维护需求。

| 适应小管径 | 可用于DN15~DN50的小口径管道。

 3. 焊接孔板的局限性

- 不可拆卸：维修或更换需切割管道，影响系统运行。

- 安装要求高：需专业焊接工艺，避免影响测量精度。

- 适用性受限：不适用于需频繁清洗或更换的场合。

 4. 焊接孔板的应用

 （1）流量测量

- 与差压变送器配合，测量气体、液体或蒸汽流量（如天然气管道、锅炉给水）。

- 适用于平衡流量计（多孔孔板）的焊接安装。

 （2）流体控制

- 作为限流孔板（Restriction Orifice），控制流量或减压。

- 用于消能装置（如高压泄放系统）。

 （3）典型行业

- 石油 & 天然气：井口流量控制、输油管道。

- 化工 & 制药：反应釜进料控制、腐蚀性介质测量。

- 电力行业：蒸汽流量监测、锅炉系统。

- 船舶 & 海洋工程：耐海水腐蚀的流量控制。

 5. 焊接孔板的安装要点

1. 焊接工艺：

   - 采用TIG（氩弧焊）或激光焊，避免热变形影响孔板精度。

   - 焊后需进行内壁打磨，确保流道平滑，减少湍流。

2. 对中要求：

   - 孔板中心必须与管道轴线对齐，偏差≤1%管道直径。

3. 取压口设置：

   - 若用于差压流量测量，需在焊接前预留取压孔（如角接取压、法兰取压）。

4. 焊后检测：

   - 进行X射线或超声波探伤，确保焊缝无缺陷。

   - 进行压力测试（1.5倍工作压力保压测试）。

 6. 焊接孔板 vs. 法兰连接孔板

| 对比项       | 焊接孔板              | 法兰连接孔板

| 密封性       | 极高（无泄漏）        | 依赖垫片，可能泄漏

| 耐压能力     | 更高（无法兰薄弱点）  | 受法兰等级限制

| 可维护性     | 差（需切割管道）      | 好（可拆卸更换）

| 成本         | 安装成本高            | 维护成本高（垫片更换）

| 适用管径     | 小~中口径（DN15~300）| 全范围适用

 7. 选型建议

- 优先选择焊接孔板的情况：

  - 高压/高温/腐蚀性介质。

  - 要求零泄漏（如有毒气体、易燃液体）。

  - 长期固定安装，无需频繁维护。

  - 优先选择法兰孔板的情况：

  - 需定期清洗或更换。

  - 大口径管道（DN≥300）。

  - 预算有限，焊接工艺不成熟。
