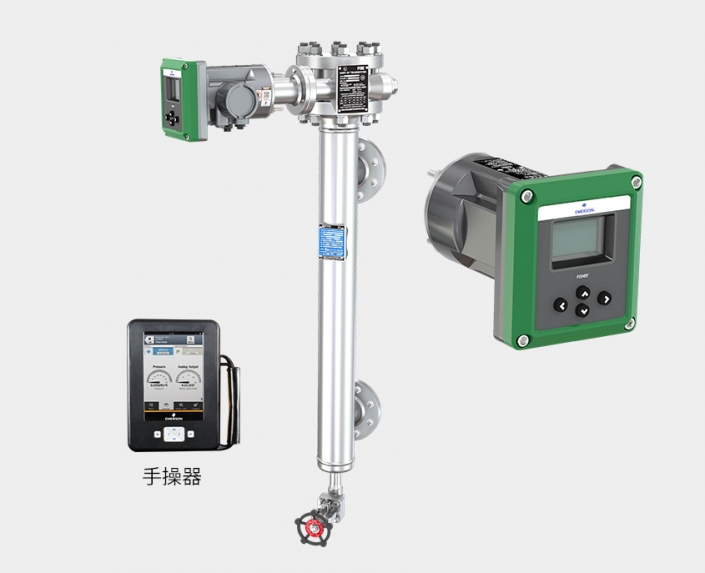

浮筒液位计

浮筒液位计是一种基于阿基米德浮力原理的液位测量仪表，通过检测浮筒（Displacer）在液体中所受浮力的变化来测量液位或界面高度。它适用于高温、高压、腐蚀性介质等复杂工况，是工业过程控制中常用的液位测量设备之一。

 1. 工作原理

 浮力原理

浮筒液位计的核心部件是一个悬挂在弹簧或扭力管上的浮筒，其工作原理基于阿基米德定律。

 2. 主要结构

| 部件             | 功能                                       |

| 浮筒（Displacer） | 通常由不锈钢、哈氏合金等耐腐蚀材料制成，形状多为圆柱形，密度需大于被测介质。 |

| 扭力管/弹簧系统  | 将浮力变化转换为机械位移（扭力管扭转角度变化）。                             |

| 变送器           | 将机械位移转换为标准电信号（4~20mA、HART等）或数字信号（RS485、Modbus）。  |

| 过程连接         | 法兰、螺纹或卡箍安装，适应不同压力等级（如ANSI 150、300）。                   |

 3. 主要特点

| 优点                                 | 局限性                           |

| ✅ 耐高压、高温（可达25MPa、400℃） | ❌ 受介质密度影响大，需校准       |

| ✅ 适用于腐蚀性、粘稠介质            | ❌ 不适用于极低密度液体（如LNG） |

| ✅ 可测液位、界面（双浮筒设计）      | ❌ 安装要求较高（需垂直固定）    |

| ✅ 机械结构稳定，维护量低            | ❌ 浮筒卡阻时可能失效            |

 4. 典型应用

- 石油化工：储罐、反应釜、分馏塔液位测量。

- 电力行业：锅炉汽包水位监测（高温高压环境）。

- 制药/食品：高卫生等级要求的液位控制（采用PTFE涂层浮筒）。

- 界面测量：油水分离层高度检测（双浮筒设计）。

 5. 选型要点

| 参数         | 选项示例                                 | 说明                                   |

| 测量类型     | 液位、界面                               | 界面测量需双浮筒或密度补偿算法。       |

| 浮筒材质     | 316不锈钢、哈氏合金、PTFE涂层            | 腐蚀性介质选耐蚀材料。                 |

| 过程连接     | 法兰（DN50）、螺纹（G1/2"）、卡箍        | 根据管道/设备接口选择。                |

| 输出信号     | 4~20mA+HART、RS485 Modbus                                 | 工业常用4~20mA，智能工厂选数字通信。   |

| 防爆等级     | Ex d IIC T6（隔爆）、Ex ia IIC T4（本安）      | 易燃易爆环境需防爆认证。                |

 6. 安装与调试

 (1) 安装要求

- 垂直安装：确保浮筒自由运动，避免倾斜导致测量误差。

- 避免湍流：安装在远离进料口或搅拌区域，防止浮筒晃动。

- 密度校准：输入实际介质密度至变送器，确保浮力计算准确。

 (2) 常见问题排查

| 故障现象       | 可能原因                              | 解决方案                             |

| 液位无变化     | 浮筒卡死或沉积物包裹                  | 拆卸清洗或更换浮筒。                  |

| 信号波动大     | 介质湍流或气泡影响                    | 加装稳流管或调整安装位置。            |

| 读数偏差       | 密度设置错误或浮筒腐蚀                | 重新校准密度或检查浮筒材质。          |

如需进一步选型或解决具体应用问题，请提供介质特性（密度、腐蚀性）、工况（压力、温度）及安装环境细节。
