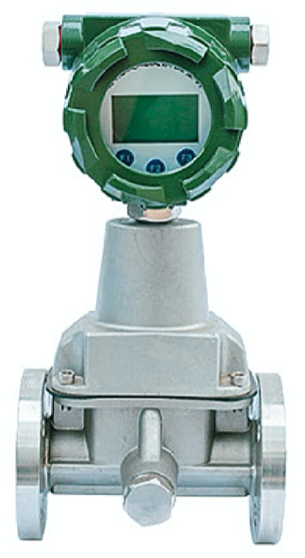

智能旋进旋涡气体流量计

智能旋进旋涡气体流量计是一种基于旋涡进动原理设计的高精度气体流量测量仪表，结合现代智能技术实现数据采集、处理和通信功能。以下是其核心特点和工作原理的详细说明：

 工作原理

1. 旋涡发生与检测

   - 气体通过内置的螺旋形导流叶片时形成旋涡流，在文丘里管段中强制旋转（旋涡进动效应）。

   - 旋涡的进动频率与流速成正比，通过压电传感器或超声波检测频率变化。

2. 信号处理

   - 传感器将机械振动转换为电信号，经内置微处理器实时计算频率与流量关系，补偿温度、压力影响（内置温压传感器）。

 核心特点

1. 高精度与宽量程比

   - 典型精度±1.0%，量程比可达10:1以上，适用于小流量和大流量场景。

2. 智能补偿与诊断

   - 自动温压补偿，直接输出标况流量（Nm³/h）。

   - 自诊断功能：检测传感器异常、管道振动干扰等。

3. 低维护设计

   - 无机械可动部件，减少磨损，长期稳定性好。

4. 通信与集成

   - 支持RS-485、HART、Modbus等协议，可接入工业物联网（IIoT）系统。

 典型应用场景

- 能源计量：天然气、液化气、压缩空气的贸易结算。

- 工业过程：化工、冶金行业的气体流程控制。

- 环保监测：烟气排放流量监控。

 选型关键参数

| 参数          | 示例范围/选项                |

| 口径          | DN15~DN300                                 |

| 压力等级      | 0.6MPa~4.0MPa                    |

| 介质温度      | -30℃~+80℃（高温型可选）    |

| 输出信号      | 4-20mA脉冲 + 数字通信        |

| 防爆认证      | Ex dⅡCT6（危险区域适用）     |

 安装注意事项

- 直管段要求：上游≥5D，下游≥3D（D为管径），避免弯头/阀门干扰流场。

- 方向性：需按箭头标识方向安装，垂直管道安装时气体建议自下而上流动。

- 过滤器：含杂质气体需加装前置过滤器。

 优势对比传统仪表

| 对比项          | 智能旋进旋涡流量计       | 传统涡轮流量计          |

| 维护需求        | 低（无轴承磨损）         | 需定期润滑更换轴承      |

| 小流量性能      | 优异（低流速敏感）       | 易出现死区              |

| 振动抗干扰      | 强（数字滤波算法）       | 机械振动影响大          |

 发展趋势

- AI集成：通过机器学习优化动态误差补偿。

- 无线化：支持LoRa/NB-IoT无线远传，适用于分布式监测。

- 多参数测量：同步输出热值、密度等衍生参数。

此类仪表特别适合需要高可靠性且预算允许的气体计量场合，选型时需综合考虑介质特性、安装条件及后期维护成本。
