锥形流量传感器

锥形流量传感器（V-Cone Flow Meter）

锥形流量传感器是一种差压式流量测量装置，其核心部件是一个锥形节流件，通过测量流体经过锥体前后的压差来计算流量。它结合了传统孔板和文丘里管的优点，具有高精度、低压损、强抗干扰等特点，适用于气体、液体及蒸汽的流量测量。

 1. 结构与工作原理

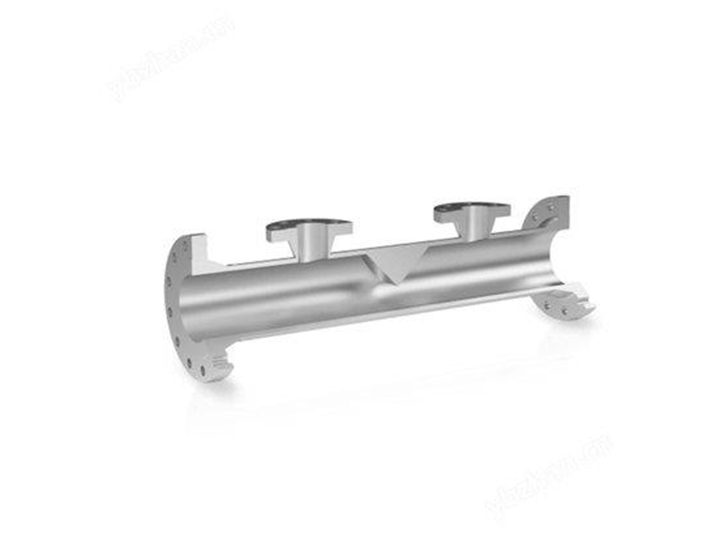

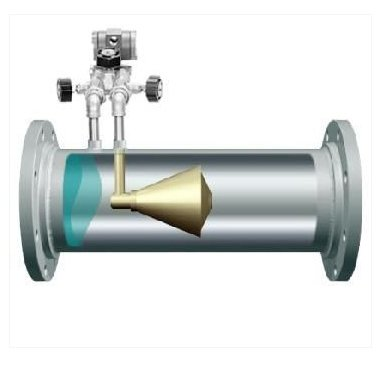

 （1）核心结构

- 锥形节流件：

  - 安装在管道中央，呈倒锥形（前端大，后端小）。

  - 材质通常为不锈钢（304/316）、哈氏合金或碳钢衬PTFE。

- 取压口：

  - 上游取压口位于锥体前部，下游取压口位于锥体尾部或管道壁。

  - 常见取压方式：法兰取压、管道取压。

 （2）工作原理

流体通过锥体时：

1. 流速增加：锥体迫使流体收缩，流速增大，静压降低。

2. 差压生成：通过测量锥体前后的压差（ΔP），结合伯努利方程计算流量。

3. 流动优化：锥体后部产生低压区，使流体平稳扩张，减少涡流和压损。

 2. 主要特点

| 特点          | 说明 |

| 高精度        | 典型精度±0.5%~±1.0%，优于标准孔板。 |

| 低压损        | 压损仅为孔板的 1/3~1/5，节能显著。 |

| 抗干扰能力强  | 对上游流动扰动不敏感，直管段要求低（上游3D，下游1D）。 |

| 宽量程比      | 可达 10:1（传统孔板通常3:1）。 |

| 适用介质广    | 气体、液体、蒸汽、浆液（含少量颗粒）。 |

| 长期稳定性好  | 锥体不易磨损，无需频繁校准。 |

 3. 适用工况

- 介质类型：

  - 气体（天然气、空气、蒸汽）。

  - 液体（水、油类、化工流体）。

  - 两相流（湿气体、含气泡液体）。

- 工况范围：

  - 压力：真空~42MPa。

  - 温度：-200℃~+800℃（取决于材质）。

  - 管径：DN15~DN3000（小至毛细管，大至烟道）。

 4. 典型应用

- 石油与天然气：

  - 天然气贸易计量、油田注水流量测量。

- 化工与电力：

  - 蒸汽流量监测、反应釜进料控制。

- 环保与冶金：

  - 烟气排放监测、高炉煤气计量。

- 食品与制药：

  - 高粘度流体（糖浆、药液）的精确计量。

 5. 安装要求

1. 直管段：

   - 上游≥3D，下游≥1D（D为管径），远低于孔板（10D/5D）。

2. 方向要求：

   - 液体：锥体尖端朝上，避免气泡堆积。

   - 气体：锥体尖端朝下，防止积液。

3. 焊接或法兰连接：

   - 高压工况建议整体焊接，低压可选用法兰安装。

4. 取压管布置：

   - 避免取压口堵塞（尤其浆液介质需加冲洗接口）。

选型时需综合考虑介质、压力、温度及成本，必要时咨询厂家进行实流标定。
