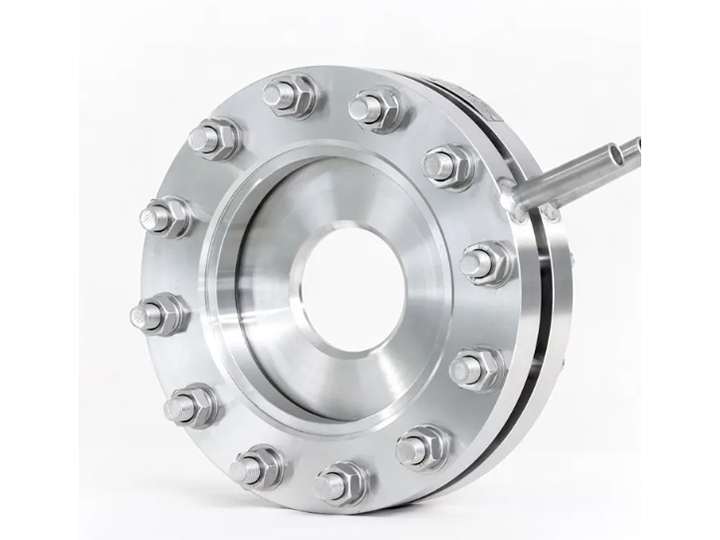

标准孔板流量计

标准孔板（Standard Orifice Plate）是一种广泛应用于工业流量测量的节流装置，属于差压式流量计的核心部件。其设计、制造和安装遵循国际标准（如ISO 5167、GB/T 2624等），具有结构简单、可靠性高、成本低等特点。以下是关于标准孔板的详细介绍：

 1. 结构与类型

- 基本结构：

  孔板是一块中心开有圆孔的薄板，通常安装在管道中，孔的中心与管道轴线重合。流体通过孔板时产生节流，形成压力差（差压），通过测量差压计算流量。

- 常见类型：

  - 同心孔板：圆孔与管道同心，适用于清洁液体、气体或蒸汽。

  - 偏心孔板：圆孔偏向管道底部，用于含固体颗粒或气泡的流体。

  - 锥形入口孔板：入口边缘呈锥形，减少压力损失，适用于低雷诺数流体。

 2. 工作原理

- 伯努利方程与连续性方程：

  流体通过孔板时流速增加、压力降低，在孔板前后形成差压（ΔP）。流量与差压的平方根成正比，其计

 3. 安装要求

- 管道条件：

  - 上游直管段长度通常需≥10D（D为管道直径），下游≥5D，以保证流态稳定。

  - 管道内壁光滑，无突起或沉积物。

- 孔板方向：

  孔板的锐边（斜面）应朝向流体入口方向。

- 差压取压口：

  常见取压方式包括角接取压、法兰取压、D-D/2取压等，需按标准布置。

 4. 优缺点

- 优点：

  - 结构简单，无需移动部件，维护成本低。

  - 适用于高温、高压工况（如蒸汽、天然气）。

  - 标准化设计，可追溯性强。

- 缺点：

  - 永久压力损失较大（约50%~90%的差压值），能耗较高。

  - 对流体洁净度敏感，易受磨损或堵塞影响。

  - 量程比有限（通常3:1~5:1），低流量时精度下降。

 5. 应用场景

- 介质：清洁液体、气体、蒸汽（如自来水、天然气、锅炉蒸汽）。

- 行业：石油化工、电力、冶金、供水等。

- 不适用场景：

  - 高粘度流体（如重油）、含固体颗粒或气液两相流。

  - 小管径（通常要求DN≥50mm）或低雷诺数（Re＜10⁴）流体。

 6. 标准与校准

- 国际标准：ISO 5167、AGA Report No.3（天然气测量）。

- 国家标准：GB/T 2624（中国）、ASME MFC-3M（美国）。

- 校准：需定期检查孔板几何尺寸（如开孔直径、边缘锐度）及差压变送器精度。

 7. 选型注意事项

- 根据流体性质选择孔板类型（如腐蚀性流体需用不锈钢材质）。

- 计算预期差压值，确保在变送器量程范围内。

- 考虑安装空间是否满足直管段要求。
