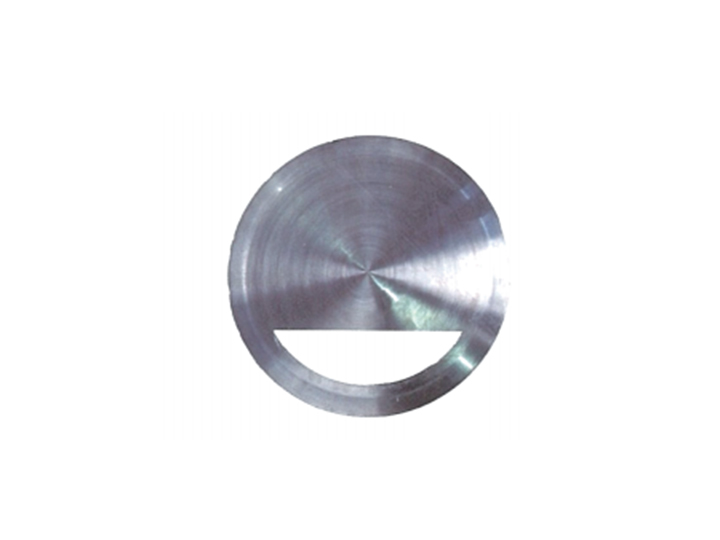

整体式四分之一圆孔板流量计

整体式四分之一圆孔板（Integral Quarter-Circle Orifice Plate）

整体式四分之一圆孔板是一种特殊类型的差压式流量测量装置，其入口边缘呈1/4圆弧形（90°圆弧过渡），而非传统孔板的直角边缘。这种设计使其在低雷诺数（低流速、高粘度流体）工况下仍能保持较高的测量精度，适用于粘性流体、低速气体或浆液的流量测量。

 1. 结构特点

 （1）孔板形状

- 入口边缘：采用1/4圆形（半径≈孔板厚度），使流体平缓收缩，减少涡流和能量损失。

- 出口边缘：通常为直角或斜面，防止流体分离影响测量。

- 整体式结构：孔板与取压法兰或管道焊接/螺栓连接成一体，减少泄漏风险。

 （2）材质选择

- 不锈钢（304/316）：适用于大多数工业流体（水、蒸汽、油类）。

- 哈氏合金、钛合金：用于腐蚀性介质（酸、碱、海水）。

- 碳钢镀镍/衬PTFE：用于低成本或特殊防粘需求。

 （3）适用工况

| 参数         | 典型范围                |

| 管径（DN）   | 15~500 mm                         |

| 雷诺数（Re） | 低至 500（传统孔板需＞10⁴） |

| 介质         | 高粘度液体（油、糖浆）、低速气体、含颗粒浆液 |

| 压力/温度    | 取决于材质，最高可达 10MPa/400℃ |

 2. 工作原理

- 差压测量：流体通过1/4圆弧入口时，流速增加、压力降低，通过测量上下游压差（ΔP）计算流量。

- 低雷诺数适应性：圆弧设计减少流动分离，即使在层流（Re＜2000）下也能保持线性差压信号。

 3. 核心优势

| 优势          | 说明 |

| 低雷诺数适用 | 传统孔板在Re＜10⁴时误差大，而四分之一圆孔板可低至Re=500。 |

| 低压损       | 圆弧入口减少湍流，压损比标准孔板低20%~30%。 |

| 抗堵塞       | 适合含微小颗粒或高粘度流体（如原油、纸浆）。 |

| 长期稳定性   | 边缘磨损对系数影响小，无需频繁校准。 |

 4. 典型应用

- 石油化工：重油、沥青、聚合物熔体的流量测量。

- 食品制药：糖浆、乳制品、高粘度药液。

- 污水处理：污泥、浆液管道。

- 低温气体：液化天然气（LNG）、低压蒸汽。

 5. 安装要求

1. 直管段：

   - 上游≥5D，下游≥2D（D为管径），优于传统孔板（通常需10D/5D）。

2. 取压方式：

   - 角接取压（最常用）：取压口位于孔板上下游法兰处。

   - 法兰取压：适用于大口径管道。

3. 流向标识：

   - 必须确保1/4圆弧侧为入口（通常有箭头标记）。

4. 焊接安装：

   - 整体式结构可直接焊接到管道，需保证内壁光滑无突起。
